Hvad er det rigtige MBBR-fyldningsforhold? Optimeringstips til kommunale og industrielle applikationer

En praktisk guide til MBBR-mediefyldningsforhold: definitioner, fluidiseringsgrænsen bag loftet på 67 %, anbefalede områder for kommunale og industrielle anlæg og justeringstips, der dækker tanktype, beluftning og regional vandkvalitet.

Indledning

Fyldningsforholdet (også skrevet som fyldningsgrad eller fyldprocent) er en af ​​de hyppigst stillede parametre i MBBR-design:

sæt den for lavt, og behandlingskapaciteten kan komme til kort; sæt den for højt, og fluidiseringen kan forringes.

I ingeniørpraksis styres fyldningsforholdet af MBBR-medier generelt inden for25%–67%(afhængigt af medietype og tankkonfiguration), med mærkbart forskellige anbefalede intervaller til kommunale og industrielle applikationer.

Hvad er fyldningsforholdet, og hvorfor 67% ofte behandles som loftet

Fyldningsforholdet er procentdelen af ​​reaktorens effektive volumen optaget af mediets bundfældede volumen. Det bestemmer både den samlede mængde medie, der er tilgængelig for biofilmvækst, og om mediet kan tumle frit under hydrauliske kræfter og beluftningskræfter.

I rigtige projekter måles fyldningsforholdet på basis af mediets bundfældede volumen: en medieprøve fyldes i en gradueret cylinder eller kalibreret beholder, bankes forsigtigt, indtil volumenet stabiliserer sig, og sammenlignes derefter med tankvolumenet. Dimensionsvariationer mellem batches kan påvirke målingen, så design, indkøb og dosering bør beregnes ud fra den samme batchspecifikation, hvor det er muligt.

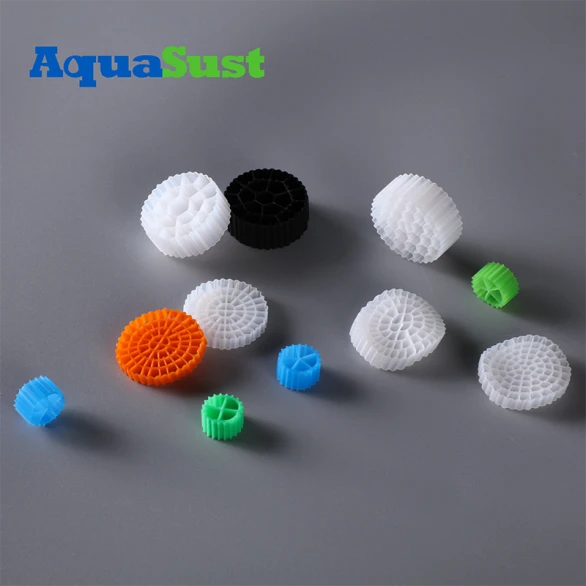

Fluidisering kræver tilstrækkelig ledig plads. For medier af cylindrisk K-type (K1/K3/K5) viser teknisk erfaring, at når fyldningsforholdet overstiger ca. 67 %, nærmer medielaget tæt pakning: vand- og luftbobler kæmper for at trænge ind, og stillestående zoner har en tendens til at dannes nær tankbunden. Af denne grund,67% behandles bredt som det praktiske tekniske loft for ophængte medier (typisk værdi). Loftet varierer noget med mediestruktur; porøse svampe-medier deformeres lettere og kan nærme sig højere forhold i nogle scenarier, men dette skal verificeres omhyggeligt.

Effekter af et fyldningsforhold, der er for lavt eller for højt

2.1 Fyldningsforhold for lavt

Det effektive biofilmoverfladeareal i tanken er utilstrækkeligt, den volumetriske påfyldningshastighed falder, og spildevandsindikatorer bliver svære at opfylde;

Ved lave mediekoncentrationer bliver fluidiseringen for kraftig, biofilm skæres lettere af, og biofilmetableringsperioden forlænges;

Investeringen i tankvolumen er ikke fuldt udnyttet - eftermonteringsprojekter bruger penge uden faktisk at øge kapaciteten;

Nye-bygningsprojekter kan blive tvunget til at forstørre tanke for at kompensere for behandlingskapaciteten, hvilket øger omkostningerne til civil-konstruktion og fodaftryk.

2.2 Fyldningsforhold for højt

Mediefluidisering er begrænset, pakkede døde zoner udvikles inde i tanken, masseoverførsel forringes, og lokaliseret iltmangel opstår;

Beluftningsenergiforbruget stiger: mere luft er nødvendig for at opretholde fluidiseringen, hvilket øger enhedsbehandlingsomkostningerne;

Kollision og slid mellem medier intensiveres, hvilket giver en højere belastning på fastholdelsesskærme, mens levetiden forkortes, og vedligeholdelsestrykket vokser.

En almindelig misforståelse i rigtige projekter er, at "et højere fyldningsforhold altid betyder højere behandlingskapacitet." Når forholdet nærmer sig fluidiseringsloftet, forbedrer tilføjelse af flere medier ikke fjernelseshastigheden og kan faktisk forringe spildevandskvaliteten.

2.3 Sådan bedømmes på stedet, om fyldningsforholdet er passende

Under drift hjælper tre hurtige kontroller: Først skal du visuelt inspicere fluidiseringstilstanden - mediet skal vælte ensartet hen over tankoverfladen uden tydelige pakkede zoner; for det andet, overvåg fordeling af opløst ilt - store DO-afvigelser hen over tanken indikerer dårlig blanding, hvilket kan pege på en overfyldt tank; for det tredje skal du spore spildevandsindikatorer og biofilmtykkelse -, hvis biofilmen er vedvarende tynd eller hyppigt falder, kan det være nødvendigt at justere fyldningsforholdet eller beluftningshastigheden. Disse er drifts-erfaringstjek; den endelige bedømmelse hviler altid på-vandkvalitetstestdata.

Anbefalede fyldningsforhold for kommunale og industrielle scenarier

Det anbefalede interval for hvert scenarie afhænger af indløbskoncentration, måludløbsstandard, tanktype og beluftningsmetode. Områderne nedenfor er typiske tekniske værdier; hvert specifikt projekt skal bekræftes ved designberegning.

Bemærk, at de anbefalede områder kun er et udgangspunkt. Den endelige værdi bør kontrolleres i forhold til den designmæssige volumetriske belastningshastighed (kommunal typisk 0,3-0,8 kg COD/(m³·d)) og måludløbsstandarden: for høj belastning og strenge standarder, tag den øvre ende af området; for lav belastning og-energibesparende prioriteter, tag den lavere ende.

Justeringer efter tanktype, beluftning og regional vandkvalitet

Tanktype:

• prop-strømningstanke udvikler store koncentrationsgradienter langs strømningsvejen, så deres fyldningsforhold er ofte lavere end fuldstændigt blandede tanke;
• multi-kanaltanke kan anvende forskellige fyldningsforhold i forskellige kanaler.
• Påfyldningskontrol: efter at have valgt et påfyldningsforhold, skal du verificere både volumetrisk belastning og overflade-arealbelastning for at bekræfte, at tankvolumen og medieoverfladeareal hver især opfylder designmålene - undgå at opfylde den ene indikator, mens den overskrider den anden.

Beluftningsmetode:

• Europæiske projekter bruger almindeligvis blæserbeluftning med fine-boblediffusorer, som kan understøtte højere fyldningsforhold (40 %–55 %);
• overfladeluftere eller jetbeluftning giver begrænset blandingsintensitet, så den nederste ende af området anbefales.

Regional vandkvalitet:

• i Sydøstasien kan varm høj-turbiditet nemt belægge mediet med suspenderede faste stoffer; 25%–40% foreslås sammen med styrket forbehandling.
• I kolde nordlige områder falder den biologiske aktivitet, så højere fyldningsforhold bruges ofte til at kompensere for overfladearealet, kombineret med temperatur-korrigeret design.
• I EU, hvor indløbskoncentrationerne er lave, kan fyldningsforholdet reduceres moderat for at spare energi, forudsat at spildevandsstandarderne stadig overholdes.

Overholdelse og levering:

• for eksporterede medier skal CE/REACH (EU) eller EPA-relateret dokumentation leveres til målmarkedet;
• for projekter i Kina gælder GB-standarder og gældende designkoder, og fyldningsforholdet afsluttes gennem designverifikation.

Eftermonteringsprojekter bør også evaluere overskudskapaciteten af ​​det eksisterende beluftningssystem for at undgå utilstrækkelig beluftning, efter at fyldningsforholdet er øget.

Ofte stillede spørgsmål (FAQ)

Q1: Betyder et højere fyldningsforhold altid højere behandlingskapacitet?

A: Ikke nødvendigvis. Inden for det område, hvor fluidiseringen forbliver normal (f.eks. 25%-50%), tilføjer en forøgelse af fyldningsforholdet effektivt biofilmoverfladeareal, og kapaciteten stiger tilsvarende; men tæt på 60%-67% fluidisering bliver begrænset, døde zoner øges, kapacitetsvæksten aftager eller vender tilbage, og energiforbruget til beluftning stiger mærkbart.

Q2: Hvorfor begrænser så mange designs fyldeforholdet til 67%?

A: Det er en teknisk tommelfingerregel (typisk værdi) afledt af fluidiseringsmekanismen for opslæmmede cylindriske medier. Over dette forhold komprimeres vand- og luftkanalerne mellem medierne, hvilket gør ensartet fluidisering vanskelig at opretholde. Hvis et projekt virkelig har brug for højere medietæthed, bør tankkonfigurationen eller proceskombinationen gen-evalueres i stedet for blot at tilføje flere medier.

Q3: Hvordan skal et eftermonteringsprojekt bestemme dets fyldningsforhold?

A: Eftermonteringsprojekter er begrænset af både den eksisterende tankvolumen og beluftningssystemets kapacitet. Kontroller først, om den aktuelle beluftningsforsyning kan opretholde fluidisering og iltoverførsel ved målfyldningsforholdet, og kør derefter prøveberegninger inden for det anbefalede område; om nødvendigt, valider biofilmfastgørelses- og fjernelseshastigheder i en pilottest, før du skalerer op til den tekniske værdi.

Konklusion

Der er ikke én-størrelse-passer-alle udfyldningsforhold. En lydværdi er lig med scenariebelastningskrav plus tank-/luftningskapacitetsbegrænsninger plus regionale vand-kvalitetskorrektioner. Kommunale projekter opererer normalt med 25 %–50 %, mens industriscenarier med høj-belastning kan nå 60 %–67 % - kernekriteriet er, om medierne kan opretholde normal fluidisering.

For anbefalinger om påfyldnings-forhold baseret på din specifikke vandkvalitet og tankforhold, kontakt venligstAquaSustteknisk team for et skræddersyet forslag.
