Sådan installeres og vedligeholdes Disc Type Diffuser / Tube Type Diffuser?







1.1 RørdiffuserOversigt



Rørdiffusoren skal opbevares i den originale emballage i et tørt, ventileret rum. Opbevar venligst ikke udendørs!



1.1.1 Eftersyn



Før hver belufter installeres, skal den kontrolleres for skader, med fokus på beluftningsmembrandelen. Når du tjekker rørdiffusoren, skal du kontrollere klemmerne for at sikre, at de er tæt forbundet.



1.1.2 Installationsforberedelse



Når du bruger en skærer til at åbne kartonen, skal du sørge for, at rørdiffusoren ikke ved et uheld beskadiges. Når emballagekartonen åbnes, kan beluftningsrøret ikke dumpes på bunden af ​​cementtanken, hvilket vil forårsage, at beluftningsmembranen bliver beskadiget.



1.1.3 Beluftningsrør Hold det rent



Efter at luftfordelingsrøret er installeret og forbundet til hovedluftrøret, er det nødvendigt at tilføre trykluft for at rense i ca. 10 minutter for at fjerne affaldet inde i røret.



Foråbn alle ventiler på stigrøret, før du starter ventilatoren, og sørg for, at rørene er frie og frie. Der skal være en åbning for enden af ​​luftfordelingsrøret, så snavs kan løbe ud af systemet. Åbningen af ​​røret kan lukkes uden hætten først. Kør systemet ved maksimal blæserkapacitet for at øge luftstrømmen i luftfordelingskanalerne. Derudover kan en del af ventilerne på stigrøret lukkes om nødvendigt for at tillade højere strømningshastigheder i de resterende luftfordelingsrør. Luftstrømmen med høj hastighed kan blæse det snavs, der er akkumuleret i rørledningen, ud.



Åbn og luk ventilen på luftfordelingsledningen for at rense den resterende luftfordelingsledning en efter en. Når udluftningen er fuldført, skal du slukke for ventilatoren og installere endehætterne på luftfordelingsrørene. Installer belufteren til luftfordelingsrøret. Sørg for, at alle ventiler er åbne, før du fylder beluftningstanken.



Sten, træflis og andet affald i poolen skal fjernes. Også efter tilslutning af beluftningsrøret til luftfordelingsrøret kan konstruktion som svejsning, maling, cementforsegling osv. ikke udføres i behandlingsbeholderområdet. Hvis en sådan konstruktion ikke kan undgås, skal alle beluftningsrør dækkes med tyk plastfilm til beskyttelse, indtil ovenstående konstruktion er færdig.



1.2 Justering af Aquasust Bubble Disc Diffuser og Aquasust Tube Diffuser



1.2.1 Justering af Aquasust-skivetype diffusor og Aquasust rørdiffusor



Aquasust beluftningsrør diffusor



Luftfordelingen inde i rørdiffusoren påvirkes af niveauet af Aquasust rørtype diffusor. For at sikre normal drift af systemet anbefaler Aquasust, at niveauafvigelsen for enden af ​​hvert par beluftningsrør er ± 20 mm. Hvis niveauafvigelsen på beluftningsrørene er for stor, vil systemets luftfordeling blive negativt påvirket.

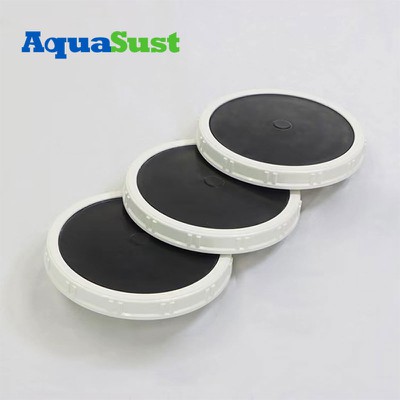

Aquasust skivelufter



Sørg for, at fatningshovedet er sikkert installeret på luftfordelingsrøret, og at beluftningsskålen er solidt monteret på fatningshovedet. Membranoverfladen på den installerede beluftningsbeholder skal være parallel med bunden af ​​tanken.



1.2.2 Justering af luftfordelingsrøret



Da bunden af ​​behandlingstanken kan være ujævn, skal højden af ​​hvert enkelt luftfordelingsrør justeres ved hjælp af justerbare rørbeslag i rustfrit stål for at sikre, at luftfordelingsrøret er så plant som muligt. Aquasust anbefaler, at niveauafvigelsen fra hoved til hale af hvert luftfordelingsrør er ±10 mm.



Diskdiffusorbakke bliver testet





2.1 Prøveoversigt



Følgende instruktioner indeholder kravene til generel idriftsættelse af Aquasust beluftningsanlæg. Særlige idriftsættelseskrav i ingeniørspecifikationer og kontraktdokumenter skal vedlægges eller i stedet for disse generelle specifikationer.



2.2 Disc Diffuser og Tube Diffuser Debug



Efter installationen af ​​Aquasust skivediffusor eller Aquasust rørdiffusor er afsluttet, skal afprøvning af beluftningssystemet udføres omgående. Begynd at sprøjte rent vand ind i behandlingstanken til højden af ​​Aquasust skivediffusor eller Aquasust tubediffusor. Sørg for, at niveauet på alle Aquasust smart disc tyoe diffusorer eller Aquasust smart tube diffusorer stemmer overens med det vandrette plan. Hvis højdeforskellen mellem luftfordelingsrøret og det vandrette plan er større end 10 mm, justeres højden på luftfordelingsrøret til det tilladte afvigelsesområde. Fortsæt med at fylde behandlingstanken med vand, indtil vandstanden er cirka 20 cm over Aquasust smart disc diffuser eller Aquasust smart tube diffuser. Start blæseren og tilfør luft til beluftningssystemet, startende med en lav lufttilførselshastighed på ca. 2 - 3Nm3/hm gennem Aquasust smart disc diffuser eller Aquasust smart tube diffuser. Kontroller luftkanalen og beluftningsforbindelserne for utætheder. Hvis der er en utæthed i luftrøret eller luftfordelingsrøret er utæt ved tilslutningen af ​​beluftningsrøret, drænes vandet i behandlingstanken til en vis højde, så lækpunktet blotlægges og repareres. Indsprøjt derefter vand i behandlingstanken til 20 cm højere end belufteren før kontrol. Når der ikke er nogen lækage efter inspektion, lukkes ventilen på stigrøret for at stoppe lufttilførslen til luftfordelingsrøret, og observer, om der kommer bobler ud fra Aquasust smart disc diffuser eller Aquasust smart tube diffuser tilslutning.



2.3 Måling af iltoverførselshastighed



Inden iltoverførselshastigheden måles, skal beluftningssystemet kontinuerligt ventileres i mindst 48 timer ved rørdiffusorens tilførselshastighed med en minimumsventilationshastighed på 8 Nm3/hm for at sikre normal drift af belufteren. Ellers skal du følge den seneste version af de lokale regler for spildevandsrensning.



2.4 Tomgangstid før påbegyndelse af kontinuerlig drift



Hvis beluftningssystemet ikke tages i brug umiddelbart efter idriftsættelse, skal systemets vandstand hæves til 1 m over Aquasust smart disc diffuser eller Aquasust smart tube diffuser. Denne vandstand skal opretholdes, indtil anlægget endeligt er sat i drift. Sørg for, at vandstanden ikke falder, når vandet fordamper. I frostforhold bør vandstanden over Aquasust smart disc diffuser eller Aquasust smart tube diffuser være mindst 10 % af minimumstemperaturen.

E.g:

Ved en lufttemperatur på –20 grader er vanddybden over lufteren 2m.





Disc diffuser EPDM menbrane





3.1 Udluftningssystemer af designet



Beluftningssystemer er normalt designet til at give jævn luftfordeling og justerer kun ventilen på stigrøret, når der er forskel i vandstanden. Disse ventiler bruges kun til direkte styring af luftfordeling eller processtyring i store beluftningssystemer. Aquasust smart disc diffuser eller Aquasust smart tube diffuser har ingen bevægelige dele og kræver minimal vedligeholdelse for langvarig drift. Aquasust anbefaler, at Aquasust-lufterne holdes på luftstrømshastigheden for optimal drift. Langvarig drift ved for høj udluftning kan forårsage beskadigelse af membranen. Den maksimale lufttilførsel kan ikke overskrides, medmindre den er godkendt af Aquasusts tekniske afdeling.



BEMÆRK: Der skal udvises forsigtighed ved justering af afgreningsspolerne på flere af samme rørsystem, ellers kan driften medføre, at luftstrømmen i en del af beluftningssystemet overskrider den maksimalt tilladte lufttilførsel.



3.2 Luftsystemforsyning



Luftforsyningssystemet bør være fri for olie, støv og opløsningsmidler og bør omfatte et filtreringssystem. Designværdien af ​​miljøstøvfilteret opnår 90 % filtreringseffekt, som opfylder kravene i lokale implementeringsstandarder, filtreringsgrad G4. Den maksimale lufttemperatur ved indløbet må ikke være højere end 80 grader. Det kan kun anvendes ved højere temperaturer med tilladelse fra Aquasusts tekniske afdeling.



3.3 Daglig drift af beluftningsanlæg



For at sikre, at beluftningssystemet kan opretholde tilfredsstillende beluftningsresultater, bør følgende grundlæggende regler følges. Juster gasflowet i behandlingstanken for lige at opretholde den nødvendige mængde opløst ilt. Når du justerer luftstrømmen, skal du passe på ikke at overskride det generelle lufttilførselsområde for belufteren. Overdreven luftstrøm vil øge membrantryktabet og reducere iltoverførselseffektiviteten. Hvis luftstrømningshastigheden er lavere end den anbefalede værdi, vil udnyttelsesgraden af ​​belufteren blive reduceret, hvilket resulterer i ujævn beluftning.



Under normal drift bør hele beluftningssystemet have overskydende koncentration af opløst ilt. Målingen af ​​opløst ilt kan bestemme ydeevnen af ​​beluftningssystemet. Typisk kan ydeevnen af ​​beluftningssystemer bestemmes ved at måle opløst ilt ved indløbet, udløbet og centrale placeringer af behandlingstanken. Når du justerer systemets luftstrøm for at kontrollere mængden af ​​opløst oxygen, skal du passe på ikke at overskride de maksimale og minimale beluftningshastigheder for belufteren.



3.4 Betjening af vandstandshøjdeforskel



I nogle applikationer er vandstanden i flere behandlingstanke, der forsynes af den samme ventilator, forskellig, og ventilen skal justeres for at sikre korrekt luftstrømsfordeling. Den sædvanlige metode er at lukke behandlingstankens gastilførselsventil med den lavere vandstand. Det er vigtigt at bekræfte luftningsvolumenet af lufteren, før den lille ventil lukkes. Hvis Aquasust beluftningsdiffusoren betjenes ved en højere end anbefalet beluftningshastighed i lang tid, kan det forårsage skade på Aquasust beluftningsdiffusoren. Rådfør dig med Aquasusts tekniske applikationsafdeling, før du arbejder ved højere end de maksimalt anbefalede beluftningshastigheder.



3.5 Regelmæssig inspektion af beluftningssystem



Periodiske inspektioner af systemet hjælper operatører med at afgøre, om systemet fungerer med optimal effektivitet. For eksempel hvis højdeforskellen på installationsniveauet for AquasustBeluftningoverstiger det sædvanlige designkrav på ±20 mm, vil luftfordelingsensartetheden af ​​luftfordelingsrøret blive reduceret. Derudover kan drift ved lavere ventilation end designbetingelser også reducere ensartetheden af ​​luftfordelingen.



Følgende er de unormale driftskarakteristika for beluftningssystemet og deres behandlingsmetoder.



en. Lokalt stor luftmængde



Mulig årsag:

• Løse forbindelser mellem beluftnings- og luftfordelingsrør.

• Luftningsmembran brud

Måle:

• Tøm problembassinet.

• Kontroller én efter én for løse forbindelser og brud på beluftningsmembraner, og reparer straks, hvis der konstateres problemer, se afsnit 4 i denne vejledning.



b. Boblefordelingen reduceres, og der observeres en stigning i blæsertryktab.



Mulig årsag:

• Membran blokeret.

• Blæserens luftmængde reduceres.

• Luftfordelingskanaler er droslet.

Måle:

• Tøm problembassinet.

• Kontroller overfladen af ​​beluftningsmembranen for blokering. Rengør eller udskift membranen om nødvendigt.

• Kontroller blæserens funktion.

• Kontroller afspærringsventilerne på hvert stigrør.



c. Opløst ilt i hele behandlingstanken er ikke tilfredsstillende.



Mulig årsag:

• Øget vandbehandlingskapacitet i systemet.

• Blæserens luftmængde reduceres.

• Uhensigtsmæssigt luftfordelingssystem.

• System utætheder.

Måle:

• Kontroller systemets vandkapacitet.

• Kontroller blæserens funktion.

• Se 3.5 a og b for mål for de to første spørgsmål.



3.6 Udluftningssystem lukket ned



Hvis gasforsyningen på noget tidspunkt afbrydes, skal gasforsyningen straks genoprettes. Når du genstarter en blæser med positiv forskydning, skal du følge driftsprocedurerne anbefalet af blæserleverandøren. Hvis udluftningsventilen udlufter for længe, ​​bør udluftningsindstillingen kontrolleres.



Hvis beluftningstanken skal være ude af brug i længere tid, skal tanken tømmes og rengøres. Hvis tømningstiden er mere end en dag, bør der opretholdes beluftning med minimum ventilation i tømningsperioden.



Umiddelbart efter dræning af behandlingstanken skylles Aquasust beluftningsdiffusoren med højtryksvand for at fjerne slammet på overfladen af ​​beluftningsmembranen. Resterende slam på overfladen af ​​beluftningsmembranen kan få slammet til at tørre hurtigt, især under varme vejrforhold. Dette tørre slam vil påvirke beluftningseffektiviteten af ​​beluftningsmembranerne, når systemet køres igen i fremtiden.



Der skal udvises forsigtighed ved fjernelse af slam fra bunden af ​​tanken for at forhindre beskadigelse af Aquasust beluftningsdiffusoren. Slam, der ikke er let at fjerne i nærheden af ​​belufteren, skal skylles med en højtryksvandpistol og fjernes med en sugepumpe. Undgå at bruge en skovl eller andet mekanisk værktøj til at fjerne slam i nærheden af ​​Aquasust beluftningsdiffusoren, hvilket kan forårsage utilsigtet beskadigelse af Aquasust beluftningsdiffusoren.



Efter rengøring af belufteren og bunden af ​​behandlingstanken, sprøjt 1 m dybt vand ind i behandlingstanken for at forhindre, at belufteren bliver beskadiget ved et uheld.



Hvis belufteren er deaktiveret i længere tid, bør det sikres, at belufteren forsynes med luft ved maksimal lufttilførsel en gang om ugen og vedligeholdes i ca. 20 minutter.





4.1 Koncept for beluftningsdiffusor



Aquasust beluftningsrørdiffusor og beluftningsskivediffusor er en slags mikroporøs belufter og kan give den bedste iltoverførselshastighed og omrøringseffekt. Korrekt drift og vedligeholdelse kan forlænge lufterens levetid, hvilket reducerer strømforbruget og vedligeholdelsesomkostningerne. Forebyggende vedligeholdelsesforanstaltninger kan holde Aquasust mikroporøse beluftningsdiffusor i god ydeevne i lang tid, forlænge udstyrets levetid og forhindre nødsituationer eller systemfejl. Korrekte vedligeholdelsesforanstaltninger kan også reducere risikoen for uplanlagte systemafbrydelser. Følgende regler skal følges ved vedligeholdelse af beluftningssystemet:



Undgå, at gummimembranen kommer i kontakt med organiske opløsningsmidler, såsom aromatiske kulbrinter, som kan forårsage udvidelse af beluftningsmembranen.



Et godt luftfilter er et must, når du bruger en mikroporøs belufter. Blæserens indløb er udstyret med et filter, der kan opnå 90 % støvfjernelseseffekt, som opfylder kravene i lokale spildevandsstandarder og filtreringskvaliteter for at forhindre, at gummimembranens mikroporer blokeres.



Efter at beluftningsdiffusoren har været brugt i lang tid, vil tryktabet stige betydeligt. Denne stigning i tryktab er ofte forårsaget af mikrobielle eller uorganiske aflejringer, der vokser på membranoverfladen. Den hastighed, hvormed dette tryktab stiger, afhænger af kvaliteten af ​​det spildevand, der renses, og driftsbetingelserne for spildevandsbehandlingsprocessen. For at genoprette membranens ydeevne og reducere tryktabet, se venligst de følgende afsnit.











Aquasust anbefaler at registrere trykværdien af ​​lufteren under den første operation for at bestemme rengøringscyklussen. Tryktabet blev registreret ved samme strømningshastighed på et senere tidspunkt. Det anbefales at rengøre belufteren ofte, og når tryktabet overstiger 30mbar. Normalt skal manometeret kunne måle tryk op til 1 bar, og trykfølsomheden skal også være mellem 0,1 %-0,5 %. Kanalens luftmængde vil bestemme luftmålerens målebehov. Afhængigt af systemdesignet vedligeholdes belufteren ved at tømme beluftningstanken eller ved at hæve belufteren over vandoverfladen ved hjælp af et løftebeluftningsgitter. Hvis dræningscyklussen overstiger 1 dag, er det nødvendigt at holde lufttilførslen på minimum ventilationshastighed under dræning.



Her er de ting, du skal bruge for at vedligeholde lufteren:



1. højtryksvandpistol

2. Stige

3. Beskyttelseshandsker og beskyttelsestøj

4. Rengør belufterens langskaftede børste

5. Speciel skydelære og enkelt øreklemme (til beluftningsslange)

6. Reservemembran



4.2.1 Rengøring på stedet af beluftningsmembranen



Afhængigt af vandkvaliteten af ​​det spildevand, der behandles af forskellige anlæg, og de specifikke driftsforhold for spildevandsbehandlingsprocessen, vil forskellige renseanlæg have forskellige frekvenser af membranrensning. Gummimembranen skal renses, fordi to almindelige stoffer, mikrobielt slam eller uorganiske aflejringer, kan klæbe til overfladen af ​​membranen. Nedenfor er de detaljerede rengøringstrin.



4.2.1.1 Slamaflejring/mikrobiel vedhæftning



Det anbefales at bruge en justerbar industriel højtryksvandpistolmetode med maksimalt 400-500 liter i timen og 140 bar for at fjerne aflejringer på membranoverfladen. Det nødvendige vandtryk afhænger af mængden af ​​sediment og hvor længe det bliver på mellemgulvet. Under skylning skal lufttilførslen holdes på 4-5 m3/h for beluftningsrøret, 1.{5}} m3/h for DD215-beluftningskarret og 3-4 m3/h for DD300-beluftningen pan med lufttilførsel. Øg vandtrykket gradvist efter behov under skylning. Skylningens varighed afhænger af aflejringens sværhedsgrad, vandtrykket, højden fra belufteren osv., normalt 10-15 sekunder pr. beluftningsrør eller 5-10 sekunder pr. beluftningsskivediffusor.



4.2.1.2 Uorganisk deposition



Uorganisk aflejring er hovedsageligt manifesteret i aflejring af mineralpartikler såsom calcium eller jern på overfladen af ​​membranen. Hvis det ikke kan fjernes med børster eller højtryksvandpistoler, kan 85 % myresyre bruges til at nedbryde det meste af de uorganiske aflejringer. Dette er den naturlige nedbrydning af organismen og påvirker ikke den biokemiske proces. Samtidig korroderer myresyre ikke PVC, PP og rustfrit stål luftfordelingsrør. Stor og langvarig eksponering for myresyre kan korrodere galvaniserede luftfordelingsrør. 85% myresyre er en flygtig syre, der er skadelig for huden. Myresyregas irriterer slimhinderne i øjnene og luftvejene og er farlig ved indånding. Derfor skal det udføres i et åbent miljø. Der skal bæres åndedrætsværn. Beskyttelsesbriller og gummihandsker bør bæres for at forhindre sprøjt på huden. Myresyre bør holdes væk fra ild eller andre varmekilder. Forbrænding af myresyre kan slukkes med pulver- eller kulsyreildslukkere. Arbejdere bør gøres opmærksomme på deres sikkerhedsinstruktioner inden myresyrerengøring. Sikkerhedsinstruktioner og førstehjælpsforanstaltninger skal være tilgængelige på stedet.slukkere. Arbejdere bør gøres opmærksomme på deres sikkerhedsinstruktioner inden myresyrerengøring. Sikkerhedsinstruktioner og førstehjælpsforanstaltninger skal være tilgængelige på stedet.



Følgende er de beløb og varigheder, der kræves for de forskellige indskud:



	g (myresyre)/m3 (luft)	Varighed (minutter
Calciumbegroning	20	5 til 10
Jernvægt	50	30 til 60





Vasketrinene skal udføres i grupper af korte tidsperioder på 2 minutter. Hvis rensningen udføres ad gangen i længere tid, vil luften kun passere gennem membranens porer, som først er blevet tilstoppet. Andre membranporer kan ikke renses på grund af utilstrækkelig luftgennemstrømning. Myresyre bør leveres af en doseringspumpe for at kontrollere dens dosering.





Inden du rengør Aquasust-beluftningsdiffusoren, skal du åbne fordelerrørets drænventil for at dræne kondensatet fra luftfordelingsrøret. Rengør stigrørsforbindelserne, før syreslangen tilsluttes. Luft får lov at komme ind i syretanken under syretilsætning for at forhindre myresyren i at fordampe.



4.2.2 Udskiftning af Aquasust rørdiffusor/beluftningsskive EPDM membran



Hvis det kontrolleres, at EPDM-membranen skal udskiftes, skal følgende forskrifter følges.



1. Brug et krympeværktøj eller en flad skruetrækker til nemt at løfte de udragende tænder på klemmen for at fjerne enkeltøret rustfri stålklemme. Operatører bør ikke forsøge at klippe eller skære klemmens enkelte flig, da det rustfri stålmateriale er meget hårdt og kræver ekstra kraft for at skære igennem materialet.



2. Træk EPDM-membranen ud af støtterøret.



3. Rengør støtterøret. Sæt den nye membran på støtterøret, med den ikke-perforerede del af membranen på linje med luftudtaget på støtterøret. Membranen bør kun fastgøres til støtterøret med en enkeltøreklemme i rustfrit stål med en glat indvendig overflade. Gevind kan ikke bruges til at stramme klemmer. Klemmens enkelte flig skal flugte nøjagtigt med membranens rille. Der er en klemme mellem støtterørets luftudløbsåbningsende og støtterørets krave og støtterørets ende i en afstand af 2-4 mm fra installationsrillen. Klemmer kan ikke installeres på støtterørs monteringsslidser eller perforerede membraner. (Fig. 16)



4. Brug en speciel manuel skydelære til at fastspænde klemmen. Spænd klemmen fast for at sikre, at forbindelsen ikke lækker. Klemme 'x' skal være mindre end 2,0mm. (Fig. 17)



5. Brug venligst en speciel spændetang, da brugen af ​​en almindelig spændetang kan forårsage cirkulær bøjning af tangens enkelt øre efter spænding. Den øverste del af klemmeskoen skal danne en flad overflade.





Bemærk: Den ikke-perforerede del af membranen skal vende op/ned og vende mod udløbsåbningen på støtterøret for at fungere som en kontraventil.



4.2.3 Udskiftning af standard Aquasust rørdiffusor



Hvis det er nødvendigt at fjerne standard Aquasust beluftningsrøret fra luftfordelingsrøret, skal følgende grundlæggende procedure følges:



1. Sluk for lufttilførslen til den passende luftfordelingsledning.



2. Brug en skruetrækker og en skraldenøgle med monteringsstikket til at fjerne gevindstangen.



3. Geninstaller beluftningsslangen efter installationskravene.



Korrekt brugt og vedligeholdt, kan Aquasust beluftningssystemer give mange års effektiv drift med lav vedligeholdelse. For spørgsmål om drift og vedligeholdelse af Aquasust beluftningssystem, kontakt venligst din salgskonsulent.



4.2.4 Udskiftning af Aquasust beluftningsbobleskive diffuser



Hvis luftboblesprederen skal fjernes fra luftfordelingsrøret, skal følgende grundlæggende procedurer følges:



1. Sluk for lufttilførslen til den passende luftfordelingsmanifold.



2. Fjern den eksisterende beluftningsskål ved at dreje den mod uret.



3. Geninstaller beluftningsskålen ved at placere beluftningspanden på dobbeltfatningen og dreje den med uret.
